HTFC系列節能低噪風機箱
HTFC系列節能低噪風機箱系引進日本先進技術，本公司與同類廠家合作進行吸收、消化、提高研制成功的一機兩用(通風和消防)箱體式離心風機，具有效率高、噪聲低、耐高溫、性能優良、結構新穎、振動小、重量輕、安裝方便等優點，是目前高層建筑通風暨消防排煙兩用的新型產品，現已暢銷全國各地。

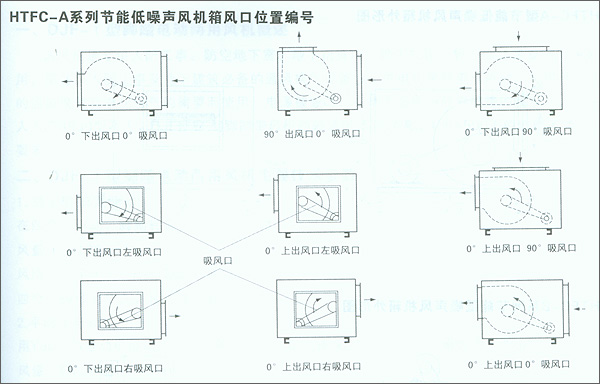

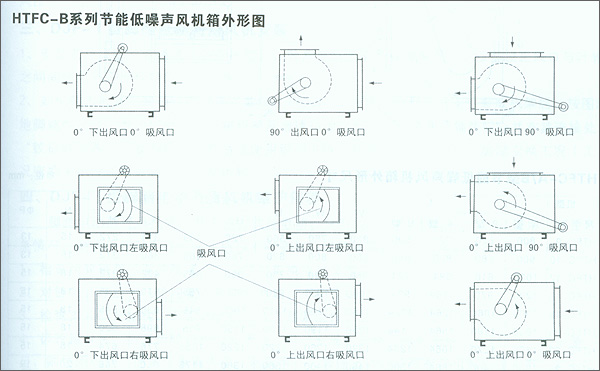

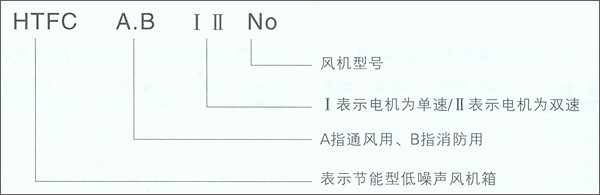

風機形式：該系列產品結構形式分為A型和B型兩種，即電動機安裝在機殼體內的為A型，電動機安裝在殼體外的為B型，為了同一機號達到不同的性能參數又分為I和Ⅱ。
風機用途：
應用場所：可供賓館、飯店、禮堂、地下室、廠礦企業的車間、辦公樓等需要消防并通風換氣的場合使用，用戶可根據不同使用場合和不同用途來選擇。
應用時輸送的空氣要求：氣體內不許有較粘性的物質，所含的塵土硬質粒物不大于50mg／m3。
輸送氣體的溫度：經耐高溫試驗，在溫度高于280℃高溫情況下，連續運轉40分鐘以上，達到消防排煙之目的。

性能參數

HTFC-IN09#節能低噪風機箱性能參數

轉速（r/min)	工況	風量（m3/h)	靜壓	配用電機		噪聲Db(A)	重量
				型號	功率
1600	1	2270	499	Y802-4	0.75	61	118
	2	2600	515
	3	3160	510	Y90S-4	1.1	63	122
	4	3530	483
	5	3980	453
1450	1	2050	415	Y801-4	0.55	59	117
	2	2355	422
	3	2860	419	Y802-4	0.75	61	118
	4	3230	398
	5	3600	372
1250	1	1770	309	Y712-4	0.37	55	115
	2	2030	310
	3	2465	312	Y801-4	0.55	56	117
	4	2785	295
	5	3150	277

HTFC-IN010#節能低噪聲風機箱性能參數

轉速（r/min)	工況	風量（m3/h)	靜壓	配用電機		噪聲dB(A)	重量
				型號	功率
1600	1	2910	590	Y90S-4	1.1	63	129
	2	3330	609
	3	4050	603	Y100L-4	2.2	64	141
	4	4530	571
	5	5100	536
1450	1	2630	491	Y802-4	0.75	60	125
	2	3020	499
	3	3670	495	Y90L-4	1.5	62	134
	4	4140	470
	5	4620	440
1250	1	2270	365	Y801-4	0.55	51	124
	2	2600	371
	3	3160	369	Y90S-4	1.1	58	129
	4	3570	349
	5	3980	327

HTFC-IN012#節能低噪聲風機箱性能參數

轉速（r/min)	工況	風量（m3/h)	靜壓	配用電機		噪聲dB(A)	重量
				型號	功率
1250	1	4550	579	Y90L-4	1.5	64	186
	2	5240	589
	3	6330	585	Y100L2-4	3	65	197
	4	7150	554
	5	7970	520
1100	1	4000	448	Y90L-4	1.5	61	186
	2	4587	456
	3	5570	453	Y100L1-4	2.2	62	193
	4	6290	428
	5	7010	402
1000	1	3630	370	Y90S-4	1.1	60	181
	2	4165	377
	3	5070	374
	4	5720	354
	5	6375	332

HTFC-IN015#節能低噪聲風機箱性能參數

轉速（r/min)	工況	風量（m3/h)	靜壓	配用電機		噪聲dB(A)	重量
				型號	功率
960	1	7150	551	Y100L-4	3	65	260
	2	8185	561
	3	9950	557	Y112M-4	4	66	265
	4	11240	526
	5	12530	494
900	1	6700	483	Y100L-4	2.2	64	256
	2	7670	493
	3	9330	489	Y100L2-4	3	65	260
	4	10370	465
	5	11750	435
800	1	5950	382	Y90L-4	1.5	62	249
	2	6820	389
	3	8040	383	Y100L1-4	2.2	63	256
	4	9260	368
	5	10440	343

HTFC-IN018#節能低噪聲風機箱性能參數

轉速（r/min)	工況	風量（m3/h)	靜壓	配用電機		噪聲dB(A)	重量
				型號	功率
900	1	9540	612	Y112M-4	4	68	312
	2	10920	623
	3	13285	619	Y132S-4	5.5	69	337
	4	15000	586
	5	16720	549
800	1	8475	483	Y100L2-4	3	65	307
	2	9710	493
	3	11808	489	Y112M-4	4	66	312
	4	13340	463
	5	14865	435
700	1	7420	370	Y112M-6	2.2	62	314
	2	8495	377
	3	10330	374	Y132S-6	3	63	332
	4	11670	354
	5	13000	333

HTFC-IN020#節能低噪聲風機箱性能參數

轉速（r/min)	工況	風量（m3/h)	靜壓	配用電機		噪聲dB(A)	重量
				型號	功率
900	1	13080	757	Y132M-4	7.5	71	404
	2	14890	770
	3	18230	764	Y160M-4	11	72	446
	4	20580	723
	5	22940	680
800	1	11630	597	Y132S-4	5.5	69	391
	2	13320	609
	3	16200	603	Y132M-4	7.5	70	404
	4	18300	571
	5	20390	536
700	1	10170	457	Y132M1-6	4	65	396
	2	11650	465
	3	14170	462	Y321M2-6	5.5	67	407
	4	17010	437
	5	17840	410

HTFC-IN022#節能低噪聲風機箱性能參數

轉速（r/min)	工況	風量(m3/h)	靜壓(Pa)	配用電機		噪聲dB(A)	重量(Kg)
				型號	功率
800	1	16340	749	Y132M-4	7.5	73	467
	2	18710	763
	3	22760	757	Y1602M-4	11	74	509
	4	25700	717
	5	28130	679
700	1	14290	573	Y132M2-6	5.5	70	470
	2	16370	584
	3	19910	580	Y160M-6	7.5	71	505
	4	22490	558
	5	25070	515
600	1	12250	422	Y132S-6	3	67	449
	2	14030	430
	3	17070	426	Y132M2-6	5.5	68	470
	4	19280	404
	5	21490	397

HTFC-IN025#節能低噪聲風機箱性能參數

轉速（r/min)	工況	風量(m3/h)	靜壓(Pa)	配用電機		噪聲dB(A)	重量(Kg)
				型號	功率
700	1	20350	726	Y106L-6	11	72	663
	2	23310	739
	3	28350	734	Y180L-6	15	73	711
	4	32020	695
	5	35040	657
600	1	19980	543	Y160M-6	7.5	69	635
	2	22140	541
	3	24300	539	Y160L-6	1.1	70	663
	4	27450	510
	5	30590	479
550	1	18320	456	Y132M2-6	5.5	68	600
	2	20300	455
	3	22283	453	Y160M-6	7.5	69	635
	4	25170	429
	5	28050	403

HTFC-IN027.5#節能低噪聲風機箱性能參數

轉速（r/min)	工況	風量(m3/h)	靜壓(Pa)	配用電機		噪聲dB(A)	重量(Kg)
				型號	功率
650	1	30970	810	Y180L-6	15	74	761
	2	34320	807
	3	37670	804	Y200L2-6	22	75	816
	4	42550	762
	5	47420	714
700	1	28600	690	Y160L-6	11	73	713
	2	31690	688
	3	34780	685	Y180L-6	15	74	761
	4	39290	649
	5	43790	608
600	1	26230	480	Y160L-6	11	71	713
	2	29060	578
	3	31890	575	Y180L-6	15	72	761
	4	36030	545
	5	40160	511

HTFC-IN030#節能低噪聲風機箱性能參數

轉速（r/min)	工況	風量(m3/h)	靜壓(Pa)	配用電機		噪聲dB(A)	重量(Kg)
				型號	功率
600	1	35080	790	Y200L1-6	18.5	75	900
	2	38870	788
	3	42660	785	Y200L2-6	22	77	930
	4	48200	743
	5	53710	697
550	1	32150	664	Y180L-6	15	73	875
	2	35630	663
	3	39110	659	Y200L1-6	18.5	75	900
	4	44180	626
	5	49240	586
500	1	29230	849	Y160L-6	11	71	827
	2	32390	548
	3	35550	545	Y180L-6	15	73	875
	4	40160	517
	5	44760	484

HTFC-II NO15-30"節能低噪聲風機箱性能參數

型號	轉速（r/min)	工況	風量(m3/h)	靜壓Pa	配用電機		噪聲dB(A)	重量(Kg)
					型號	功率
15	960	1	9070	559	YD132S-6/4	3/4	65	285
		2	10600	542
		3	11885	510
	640	1	6010	245			57
		2	7020	239
		3	7870	224
18	930	1	12550	668	YD160M-8/6	4.5/6	68	360
		2	14670	647
		3	16440	610
	700	1	9415	376			62
		2	11000	364
		3	12335	343
20	900	1	16605	767	YD160L-8/6	6/8	71	446
		2	19410	744
		3	21790	702
	675	1	12450	431			64
		2	14560	418
		3	16320	395
22	800	1	20735	760	YD180M-8/6	7.5/10	73	520
		2	24230	737
		3	26915	698
	600	1	15550	428			67
		2	18175	415
		3	20790	392
25	730	1	28390	807	YD200L1-8/6	12/17	74	650
		2	31630	784
		3	35480	740
	550	1	21290	454			68
		2	23725	441
		3	26610	416
27.5	650	1	37670	804	YD200L2-8/6	15/20	75	816
		2	42250	762
		3	47420	714
	490	1	28250	452			69
		2	31910	429
		3	35560	402
30	600	1	42660	785	YD200L2-8/6	15/20	76	900
		2	48220	743
		3	53170	697
	450	1	32000	442			70
		2	36150	418
		3	40280	392

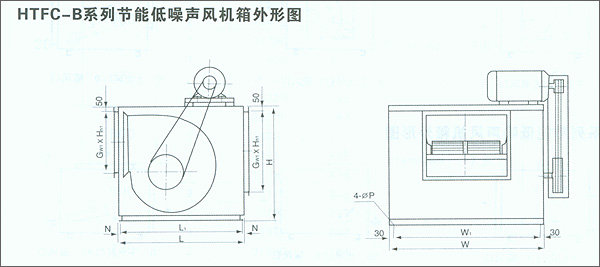

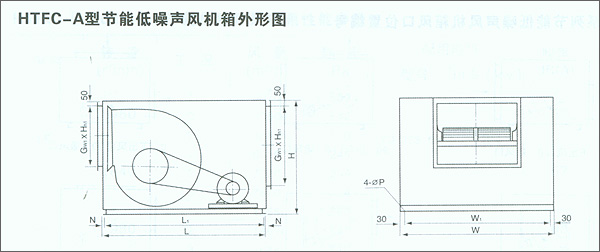

HTFC—A,B型節能低噪聲風機箱外形尺寸

機型	L		L1		W	W1	H	進風口		出風口		N	ΦP
尺寸	A型	B型	A型	B型	W	W1	H	Gw1	Hh1	Gw2	Hh2	N	ΦP
HTFC一9	800	620	770	590	820	760	560	720	408	314	272	15	13
HTFC一10	900	680	870	650	860	800	620	760	468	360	312	15	13
HTFC一12	1030	810	994	774	950	890	730	850	565	432	372	18	15
HTFC一15	1200	970	1164	934	1090	1030	920	990	755	570	485	18	15
HTFC一18	1300	1060	1264	1024	1160	1100	1010	1060	845	630	545	18	15
HTFC一20	1600	1180	1564	1144	1250	1190	1130	1150	965	698	620	18	15
HTFC一22	1700	1270	1664	1234	1320	1260	1220	1220	1055	776	674	18	15
HTFC一25	1900	1400	1864	1360	1460	1400	1360	1360	1178	860	746	20	19
HTFC一27.5	2100	1550	2060	1510	1600	1540	1510	1500	1328	948	832	20	19
HTFC一30	2250	1640	2210	1600	1650	1590	1600	1550	1418	1012	888	20	19
