F4-72玻璃鋼離心風機

F4—72玻璃鋼離心風機系列是我公司在原有4—72離心風機的基礎上設計的新型風機，保留了原型風機的空氣動力學性能，又用特殊工藝制作，具有效率高、噪聲低、質輕高強、耐腐蝕，抗老化等優點。

本系列風機廣泛應用于一般工廠及各類建筑物的通風換氣，且特別適用于化工、電鍍、醫藥等特殊行業，對輸易燃易爆氣體的場所，可選用BF4—72玻璃鋼防爆離心風機，該系列風機與其它風機相比較，更具有良好的使用性能和使用壽命。
如用戶需要風機機架請在訂貨時說明。其中C式傳動、6A以上玻璃鋼離心風機外形結構安裝尺寸，在訂購風機的同時，按照各機號，另行提供圖紙，也可參照用戶要求生產。
風機型式、傳動方式

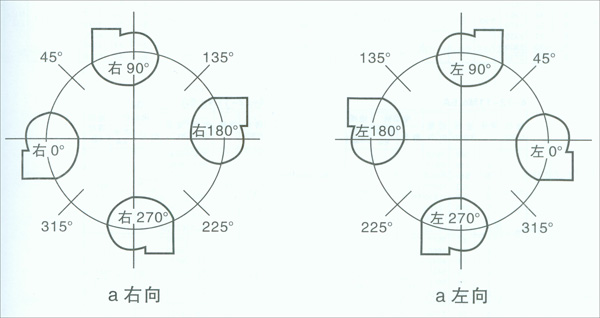

風機可制成左旋和右旋兩種形式，從電機一端正視，葉輪按順時針方向旋轉，稱為右旋風機，以“右”表示；按逆時針方向旋轉，稱為左旋風機，以“左”表示。風機的出口位置，以機殼的出風口角度表示。風機轉向及出風口位置示意圖如下：

F4—72型玻璃鋼離心通風機性能與選用件表

4-72-11 No.2.8A

轉數r/min	序號	全壓kg/m3	流量m3/h	電動機		地腳螺栓（4套）
轉數r/min	序號	全壓kg/m3	流量m3/h	型號	功率kw	地腳螺栓（4套）
2900	1	97	1330	Y90S-2	1.5	M10×250
	2	94	1490
	3	94	1650
	4	86	1810
	5	80	1970
	6	73	2130
	7	67	2290
	8	60	2450

4-72-11 No.3.6A

轉數r/min	序號	全壓kg/m3	流量m3/h	電動機		地腳螺栓（4套）
轉數r/min	序號	全壓kg/m3	流量m3/h	型號	功率kw	地腳螺栓（4套）
2900	1	165	2930	Y100L-2	3	M10×250
	2	162	3284
	3	157	3638
	4	150	3992
	5	141	4346
	6	132	4700
	7	120	5054
	8	109	5403
1450	1	41	1470	Y90S-4	1.1	M10×250
	2	40	1640
	3	39	1820
	4	38	1990
	5	36	2170
	6	33	2350
	7	30	2530
	8	28	2710

4-72-11No.3.2A

轉數r/min	序號	全壓kg/m3	流量m3/h	電動機		地腳螺栓（4套）
轉數r/min	序號	全壓kg/m3	流量m3/h	型號	功率kw	地腳螺栓（4套）
2900	1	127	1975	Y90L-2	2.2	M10×250
	2	123	2210
	3	119	2450
	4	112	2670
	5	104	2930
	6	96	3165
	7	88	3400
	8	80	3640
1450	1	32	991	Y90S-4	0.75	M10×250
	2	31	1120
	3	30	1253
	4	27	1385
	5	26	1515
	6	24	1646
	7	22	1778
	8	20	1910

4-72-11No.4A

轉數r/min	序號	全壓kg/m3	流量m3/h	電動機		地腳螺栓（4套）
轉數r/min	序號	全壓kg/m3	流量m3/h	型號	功率kw	地腳螺栓（4套）
2900	1	204	4020	Y132S1-2	5.5	M10×250
	2	200	4510
	3	194	4990
	4	185	5480
	5	174	5970
	6	163	6450
	7	148	6940
	8	134	7420
1450	1	51	2010	Y90S-4	0.75	M10×250
	2	50	2250
	3	49	2500
	4	47	2740
	5	44	2980
	6	41	3220
	7	38	3470
	8	34	3710

4-72-11N0.5A

轉數r/min	序號	全壓kg/m3	流量m3/h	電動機		地腳螺栓（4套）
轉數r/min	序號	全壓kg/m3	流量m3/h	型號	功率kw	地腳螺栓（4套）
2900	1	324	7950	Y160M2-2	11	M12×320
	2	319	8917
	3	313	9880
	4	303	10850
	5	290	11830
	6	268	12780
	7	246	13750
	8	224	14720
1450	1	81	3977	Y100M1-4	2.2	M10×250
	2	79	4460
	3	78	4943
	4	76	5426
	5	72	5909
	6	66	6392
	7	61	6875
	8	56	7358

4-72-11No.4.5A

轉數r/min	序號	全壓kg/m3	流量m3/h	電動機		地腳螺栓（4套）
轉數r/min	序號	全壓kg/m3	流量m3/h	型號	功率kw	地腳螺栓（4套）
2900	1	258	5730	Y122M-4(B835)	7.5	M10×250
	2	2541	6420
	3	246	7120
	4	236	4810
	5	222	8500
	6	207	9200
	7	189	9890
	8	170	10580
1450	1	65	2860	Y90S-4	1.1	M10×250
	2	64	3210
	3	62	3550
	4	59	3900
	5	56	4240
	6	52	4590
	7	47	4940
	8	43	5280

4-72-11No.6A

轉數r/min	序號	全壓kg/m3	流量m3/h	電動機		地腳螺栓（4套）
轉數r/min	序號	全壓kg/m3	流量m3/h	型號	功率kw	地腳螺栓（4套）
1450	1	116	6840	Y122M-4(B835)	4	M10×300
	2	114	4680
	3	112	8520
	4	109	9360
	5	104	10200
	6	96	11040
	7	88	11880
	8	80	12720
960	1	51	4520	Y100L-6	1.5	M10×300
	2	50	5070
	3	49	5620
	4	48	6170
	5	45	6720
	6	42	7270
	7	38	7820
	8	35	8370

4．72—1 1 NO．6C

轉數r/min	序號	全壓kg/m3	流量m3/h	軸功率kw	電動機		二角皮帶型根帶號數號	風機槽輪代號	電機槽輪代號	電動機滑軌（2套）代號
轉數r/min	序號	全壓kg/m3	流量m3/h	軸功率kw	型號	軸功率kw	二角皮帶型根帶號數號	風機槽輪代號	電機槽輪代號	電動機滑軌（2套）代號
1600	1	142	7560	3.55	Y132S-4	5.5	B2-2240	38-B2-240	32-B2-260	3912-013
	2	139	8500	3.74
	3	137	9400	3.74
	4	133	10300	3.92
	5	126	11200	4.1
	6	117	12200	4.2
	7	107	13100	4.4
	8	98	14000	4.55
1250	1	86	5920	1.98	Y100L2-4	3	B2-2240 B2-2240	38-B2-240 38-B2-240	28-B2-210 28-B2-210	3912-013 3912-013
	2	84	6640	1.77
	3	83	7360	1.89
	4	81	8100	1.96
	5	77	8800	2.03
	6	71	9500	2.08
	7	65	10250	2.12
	8	59	11000	2.15
1120	1	70	5300	1.23	Y100L1-4	2.2	A2-2240	38-A2-240	28-B2-190	3912-013
	2	68	5250	1.26
	3	67	6600	1.34
	4	65	7250	1.41
	5	62	7900	1.47
	6	57	8530	1.50
	7	53	9170	1.54
	8	48	9800	1.56
1000	1	55	4730	O.86	Y100L1-4	2.2	A2-2240	38-A2-240	22-B2-165	3912-013
	2	54	5300	0.9
	3	53	5880	0.95
	4	52	6450	1.0
	5	49	7030	1.03
	6	46	7300	1.03
	7	42	8200	1.10
	8	68	8750	1.10
900	1	45	4250	0.632	Y100L1-4	2.2	A2-2240	38-A2-240	22-B2-165	3912-013
	2	44	4750	0.661
	3	43	5270	0.69
	4	42	5800	0.73
	5	40	6400	0.766
	6	37	6800	0.775
	7	34	7350	0.787
	8	31	7850	0.805
800	1	34	3780	0.43	Y90S-4	1.1	A2-2240	38-A2-240	22-B2-130	3912-013
	2	33	4240	0.44
	3	32	4700	0.46
	4	31	5160	0.49
	5	30	5610	0.50
	6	28	6080	0.53
	7	25	6540	0.52
	8	23	7000	O.53

4-72-11No.8C

轉數r/min	序號	全壓kg/m3	流量m3/h	電動機		二角皮帶型根帶號數號	風機槽輪代號	電機槽輪代號	電動機滑軌（2套）代號
轉數r/min	序號	全壓kg/m3	流量m3/h	型號	軸功率kw	二角皮帶型根帶號數號	風機槽輪代號	電機槽輪代號	電動機滑軌（2套）代號
1250	1	154	14000	Y160M-4	11	B3-2800	65-B3-320	38-B3-275	3910-014
	2	151	15700					38-B3-275
	3	148	17400					38-B3-275
	4	144	17100					38-B3-275
	5	137	20800					42-B3-275
	6	127	22500					42-B3-275
	7	116	24200					42-B3-275
1120	1	123	12500	Y132M-4	7.5	B2-2800	65-B2-320	38-B2-250	3912-014 3912-013
	2	121	14050	Y132M-4	7.5
	3	119	15560	Y132M-4	7.5
	4	116	17100	Y132M-4	7.5
	5	110	18620	Y132M-4	7.5
	6	102	20120	Y160M-4	11
	7	93	21650	Y160M-4	11
1000	1	98	11200	Y132S-4	5.5	B2-2500	65-B2-320	32-B2-220	3912-013
	2	97	12600	Y132S-4	5.5			32-B2-220	3912-013
	3	95	13900	Y132S-4	5.5			32-B2-220	3912-013
	4	92	15300	Y132S-4	5.5			32-B2-220	3912-013
	5	88	16600	Y132M-4	7.5			38-B2-220	3912-014
	6	81	18000	Y132M-4	7.5			38-B2-220	3912-014
	7	74	19300	Y132M-4	7.5			38-B2-220	3912-014
900	1	79	10050	Y112M-4	4	B2-2240	65-B2-320	38-B2-200	3912-013
	2	78	11300	Y112M-4	4
	3	77	12500	Y112M-4	4
	4	75	13750	Y112M-4	4
	5	71	14950	Y112M-4	4
	6	66	16200	Y132S-4	5.5
	7	60	17400	Y132S-4	5.5
800	1	63	9950	Y100L2-4	3	B2-2240	65-B2-320	28-B2-175	3912-013
	2	62	10000
	3	61	11140
	4	59	12200
	5	56	13300
	6	52	14400
	7	47	15500
710	1	49	7920	Y100L1-4	2.2	B2-2240	65-B2-320	28-B2-155	3912-013
	2	48	8890
	3	47	9850
	4	46	10810
	5	44	11780
	6	41	12740
	7	38	13710

4-72-11No.10C

轉數r/min	序號	全壓kg/m3	流量m3/h	電動機		二角皮帶型根帶號數號	風機槽輪代號	電機槽輪代號	電動機滑軌（2套）代號
轉數r/min	序號	全壓kg/m3	流量m3/h	型號	軸功率kw	二角皮帶型根帶號數號	風機槽輪代號	電機槽輪代號	電動機滑軌（2套）代號
1250	1	239	34800	Y225S-4	37	B7-3750	65-B7-400	60-B7-345	3912-017
	2	236	37850				65-B7-400	60-B7-345
	3	227	41300				65-B7-400	60-B7-345
	4	216	44050				65-B7-400	60-B7-345
	5	204	47100				65-C5-400	60-C5-345
	6	109	50150				65-C5-400	60-C5-345
1120	1	192	31200	Y180L-4	22	B5-3000	56-B5-400	48-B5-310	3912-014
	2	189	33900	Y200L-4	30	B5-3000	56-B5-400	48-B5-310
	3	182	36700	Y200L-4	30	B5-3000	56-B5-400	48-B5-310
	4	173	39450	Y200L-4	30	B6-3000	56-B5-400	48-B5-310
	5	163	42100	Y200L-4	30	B6-3000	56-B6-400	48-B6-310
	6	152	45000	Y200L-4	30	B6-3000	56-B6-400	48-B6-310
1000	1	153	27800	Y180M-4	18.5	B4-3000	65-B4-400	48一B4-275	3912-014
	2	151	30300	Y180M-4	18.5			48一B4-275
	3	145	32700	Y180M-4	18.5			48一B4-275
	4	138	35200	Y180M-4	18.5			48一B4-275
	5	130	37650	Y180L-4	22			48一B4-275
	6	121	40100	Y180L-4	22			48一B4-275
900	1	124	25050	Y160L-4	15	B3-3000	65-B3-400	42-B3-250	3912-014
	2	122	27250
	3	117	29470
	4	112	31680
	5	105	33890
	6	98	36100
800	1	98	22150	Y160M-4	11	B3-3000	65-B3-400	38-B3-220	3912-014
	2	96	24140
	3	93	26130
	4	88	28120
	5	83	30110
	6	78	32100
710	1	77	19780	Y132M-4	7.5	B2-2800	65-B2-400	38-B2-195	3912-014
	2	76	21520
	3	73	23270
	4	70	25000
	5	66	26750
	6	61	28500
630	1	61	17540	Y132S-4	5.5	B2-2800	65-B2-400	32-B2-175	3912-013
	2	61	19100
	3	60	20650
	4	58	22180
	5	55	23750
	6	52	25280
560	1	48	15600	Y1OOL2-4	3	B2-2500	65-B2-400	28-B2-155	3912-013
	2	47	16970	Y1OOL2-4	3
	3	45	18350	Y1OOL2-4	3
	4	43	19720	Y112M-4	4
	5	41	21100	Y112M-4	4
	6	38	22470	Y112M-4	4
500	1	39	13910	Y100L2-4	3	B2-2500	28-B2-155	28-B2-140	3912-013
	2	38	15150
	3	36	16385
	4	35	17620
	5	33	18860
	6	30	20100

4—72—11N0.12C

轉數r／min	序號	全壓kg/m3	流量m3/h	電動機		二角皮帶型根帶號數號	風機槽輪代號	電機槽輪代號	電動機滑軌代號
轉數r／min	序號	全壓kg/m3	流量m3/h	型號	功率kw	二角皮帶型根帶號數號	風機槽輪代號	電機槽輪代號	電動機滑軌代號
1000	1	221	48100	Y250M－4	55	C5-3750	75－C5－480	60-C5-320	3912-017
	2	127	52340			C5-3750	75－C5－480	60-C5-320
	3	209	56580			C5-3750	75－C5－480	60-C5-320
	4	199	60820
	5	188	65060			C5-3750	75－C6－480	60-C6-320
	6	175	69300			C6-3750	75－C6－480	60-C6-320
900	1	178	43200	Y225M－6	30	C4-4250	75－C4－480	60-C4-450	3912-017
	2	176	47000	Y225M－6	30
	3	169	50800	Y225M－6	30
	4	161	54600	Y250M－6	37
	5	152	58400	Y250M－6	37
	6	171	62200	Y250M－6	37
800	1	141	38600	Y200L2－6	22	C3-4250	75－C3－480	48-C3-400	3912-015
	2	139	42000	Y200L2－6	22			48-C3-400	3912-015
	3	135	45420	Y200L2－6				48-C3-400	3912-015
	4	127	48860	Y200L2－6	22			48-C3-400	3912-015
	5	120	52300	Y200L2－6	30			60-C3-400	3912-017
	6	112	55700	Y225M2－6	30			60-C3-400	3912-017
710	1	111	34200	Y225M－6	18.5	C2-3750	75－C2－480	48-C2-360
	2	108	37260			C2-3750	75－C2－480	48-C2-360
	3	106	40260			C3-3750	75－C3－480	48-C2-360	3912-015
	4	102	43320
	5	95	46380
630	1	88	30400	Y180L－6	15	C2-3750	75－C2－480	42-C2-310	3912-014
	2	87	33100
	3	84	35300
	4	79	38500
	5	75	41200
	6	70	43900
560	1	69	27000	Y160M－6	7.5	C2-3750	75－C2－480	38-C2-280	3912-014
	2	58	29380	Y160M－6	7.5			38-C2-280
	3	56	31750	Y160M－6	7.5			38-C2-280
	4	63	34140	Y160L－6	11			42-C2-280
	5	59	36520	Y160L－6	11			42-C2-280
	6	55	38900	Y160L－6	11			42-C2-280
500	1	55	24100	Y132M2－6	5.5	C2-3750	75－C2－480	38-C2-250	3912-014
	2	54	26240	Y132M2－6	5.5
	3	53	28380	Y132M2－6	5.5
	4	50	30520	Y160M－6	7.5
	5	47	32600	Y160M－6	7.5
	6	44	34800	Y160M－6	7.5
450	1	45	21650	Y132M1－6	4	C2-3750	75－C2－480	32-C2-225	2612-013
	2	44	23060	Y132M1－6	4				3612-013
	3	42	25470	Y132M1－6	4				3612-013
	4	40	27380	Y132M1－6	4				3612-013
	5	38	29200	Y132M2－6	5.5				3912-014
	6	35	31200	Y132M2－6	5.5

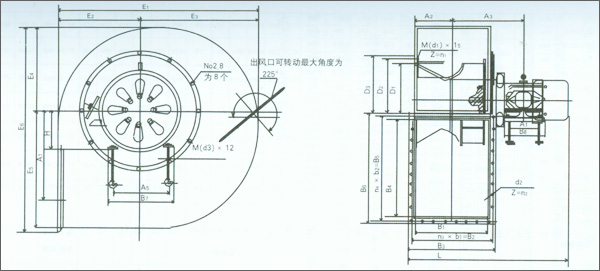

機號	進風口					出風口										安裝及外形尺寸
	D1	D2	D3	連接螺栓		B1	B2	B3	B4	B5	B6	速連螺檢孔				A1	A2	A3	A4	A5	A6	A7
				規格	個數							直徑	個數	間距
				M(d)X1n	n1							d2	n2	n2xb1	n4xb2
NO6	Φ650	Φ650	Φ708	M18x18	16	420	456	476	480	510	534	Φ7	24	6x76	6x85	420	283	590	460	166	410	482
NO8	Φ800	Φ860	Φ918	M12x35	16	560	625	669	640	700	764	Φ15	20	5x125	5x140	560	349.5	697	520	175	440	644
NO10	Φ1000	Φ1605	Φ1123	M12x35	16	700	765	809	800	860	906	Φ15	20	5x153	5x172	700	429.5	759	520	164	440	790
NO12	Φ1200	Φ1270	Φ1328	M12x35	24	840	900	949	960	1008	1066	Φ15	24	6x150	6x168	840	49.5	933	700	204	620	930

安裝及外形尺寸																		葉輪重量	風機重量I不包括電機重量
B1	B2	B3	B4	B5	E1	E2	E3	E4	E5	E6	H1	H2	H3	H4	L	S	地肢螺栓
																	M(d2)X12m(d3)x13
530	109	480	392	572	482	662	1144	700	250	390	295	1348	2	526	700	964	M24x500M12x300	33	C366
																			D337
590	112.5	510	523	763	643	883	1526	940	280	520	360	1560.5	2	699	920	1286	M24x630M16x400	98	C720
																			D710
590	94.5	510	653	953	803	1103	1908	1180	280	520	360	1710.5	2	859	1150	1606	M24x830M12x400	12	D850
																			D840
780	129.5	700	783	1143	963	1323	2288	1420	375	500	360	2087.5	5	999	1380	1926	M30x750M16x400	193	C1190
																			D1180

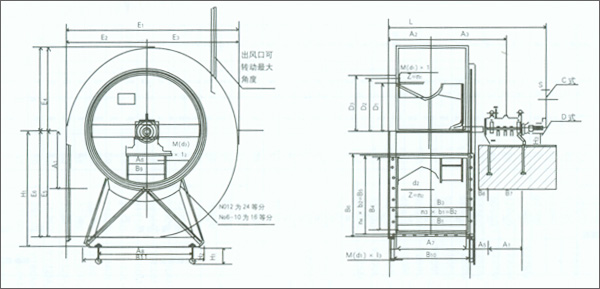

No.6.8.10.12.C離心通風機安裝及外型尺寸

機號

進風口

出風口

連接螺栓

螺栓孔

規格個數

直徑個數間距

M(d2)×11n1

n3b2

n4b2

No2.8

配用電動機B35型

Y90S-2

Φ280

Φ306

Φ324

M8×16 8

196

228

250

224

255

227

Φ7

3×76

3×85

No3.2

Y90S-4

Φ320

Φ350

Φ367

M8×16 16

224

255

278

255

288

309

Φ7

3×85

3×96

Y90L-2

No3.6

Y90S-4

Φ360

Φ384

Φ415

M8×16 16

252

285

306

288

316

341

Φ7

3×95

3×106

Y100L-2

No4

Y90S-4

Φ400

Φ440

Φ462

M8×18 16

280

314

336

320

356

374

Φ7

4×78.5

4×89

Y132S-2

No4.5

Y90S-4

Φ450

Φ490

Φ512

M8×18 16

315

350

371

360

396

414

Φ7

4×87.5

4×99

Y132S-2

No5

Y100L-4

Φ500

Φ550

Φ572

M8×18 16

350

384

406

400

434

454

Φ7

4×96

4×108

Y160M-2

No6

Y100L-6

Φ600

Φ650

Φ676

M8×18 16

420

455

476

480

510

534

Φ7

5×91

5×102

Y112M-4

安裝及外形尺寸																葉輪重量(公斤)	風機重(公斤)不包括電機	電機重量 (公斤)
A1	A2	A3	A4	A5	B7	B8	E1	E2	E3	E4	E5	E6	H	地腳螺栓	L

														M(d)×12
196	100	208.5	140	100	100	130	464	186	268	225.5	309	560	90	M8×250	487	6	20	22
224	114	222.5	140	100	180	130	515	209.5	305.5	257.5	353.5	636	90	M8×250	515	7	25	23
		235	140	125	180	155							90		540			26
252	128	236.5	140	100	180	130	579	235.5	343.5	289.5	397.5	712	90	M8×250	543	6	31	23
		263	160	140	205	176							100	M10×250	803			25
280	143	252.5	140	100	180	130	646	264.5	381.5	322	442	789	90	M8×250	574	16	54	23
		305	216	140	280	200							132	M10×250	709			66.5
315	160.5	270	140	100	180	130	726	297	429	362	497	884	90	M8×250	609	18	64	23
		322.5	216	140	280	200							132	M10×250	744			70.5
350	178	314	160	140	205	176	806	329	477	402	552	979	100	M10×250	704	23	76	35
		394	254	210	325	270							160	M12×320	874			128
420	213	349	160	140	205	176	967	395	572	482	662	1169	100	M10×250	774	29	106	32
		356	190	140	245	180							112		794			49

產品分類
